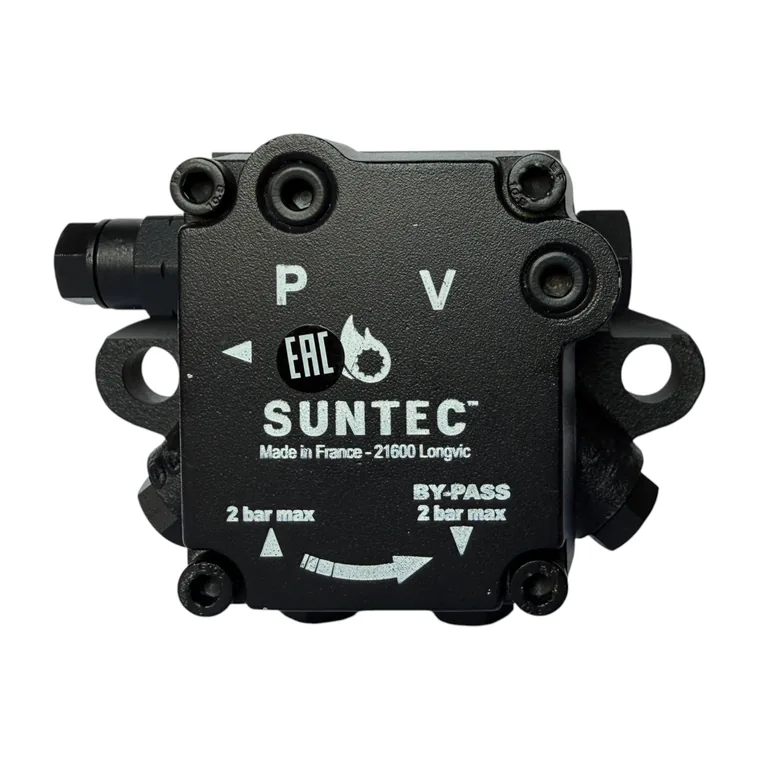

Топливный насос Suntec AN57A 7243

Взаимозаменяемые насосы

Замена по таблице Danfoss

Danfoss BFP 20 R5 071N7129по запросу

Danfoss BFP 20 R5 071N7129: выход на форсунку с обеих сторон; дополнительно: фланец с втулкой ∅54 071N0047; производительность ниже: Suntec 60 л/ч, BFP 40 л/ч при 12 бар.

Перед заменой сверьте сторону выхода на форсунку (смотреть со стороны оси), направление вращения вала и диапазон давления. Все замены — в таблице замены насосов Danfoss на Suntec и обратно.

Характеристики

Топливо

дизельное топливо

Серия насоса

AN: базовый клапан с функцией запирания

Тип модели

без электромагнитного клапана

Диапазон давления на форсунку

от 7 до 14 бар

Производительность при давлении 11 бар и вязкости 5 сСт

55 л/ч

Заводская настройка давления

9 бар

Направление вращения вала (со стороны вала)

A: вращение по часовой стрелке / форсунка справа

Выход на форсунку

⅛ дюйма - 3,175 мм

Всасывающая и обратная линия

¼ дюйма NPTF (коническая резьба) - 6,35 мм

Порт манометра

⅛ дюйма - 3,175 мм

Порт вакуумметра

⅛ дюйма - 3,175 мм

Способ установки

фланцевое ⌀54 мм

Диаметр вала

8 мм

Конструкция вала

одна полость

Схема подключения

P: заглушка байпаса установлена в обратную линию для двухтрубной системы

Заглушка байпаса

Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером

Функция клапана

регулировка давления и запирание

Фильтр, открытая площадь

6 см²

Фильтр, размер ячейки

150 мкм

Вязкость

от 2 до 75 мм²/с

Температура топлива

от 0 до 60 ºC макс. в насосе

Номинальная частота вращения

2 850 об/мин

Максимальная частота вращения

3 600 об/мин

Момент трогания

0,1 Н·м

Давление на входе

2 бар

Давление на обратке

2 бар

Разрежение на всасывании

макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива

Масса

1,1 кг

Габариты

8,9x9,2x8 см

Страна производства

Франция

Описание

Топливный насос Suntec, дизельное топливо, исполнение — без электромагнитного клапана, базовый клапан с функцией запирания. Давление на форсунку от 7 до 14 бар, заводская настройка 9 бар, производительность 55 л/ч при давлении 11 бар и вязкости 5 сСт. Вал: вращение по часовой стрелке / форсунка справа, диаметр 8 мм, номинальная частота вращения 2 850 об/мин. Крепление фланцевое ⌀54 мм, выход на форсунку ⅛ дюйма - 3,175 мм, всасывающая и обратная линия ¼ дюйма NPTF (коническая резьба) - 6,35 мм. В поставке заглушка байпаса установлена в обратную линию для двухтрубной системы.
