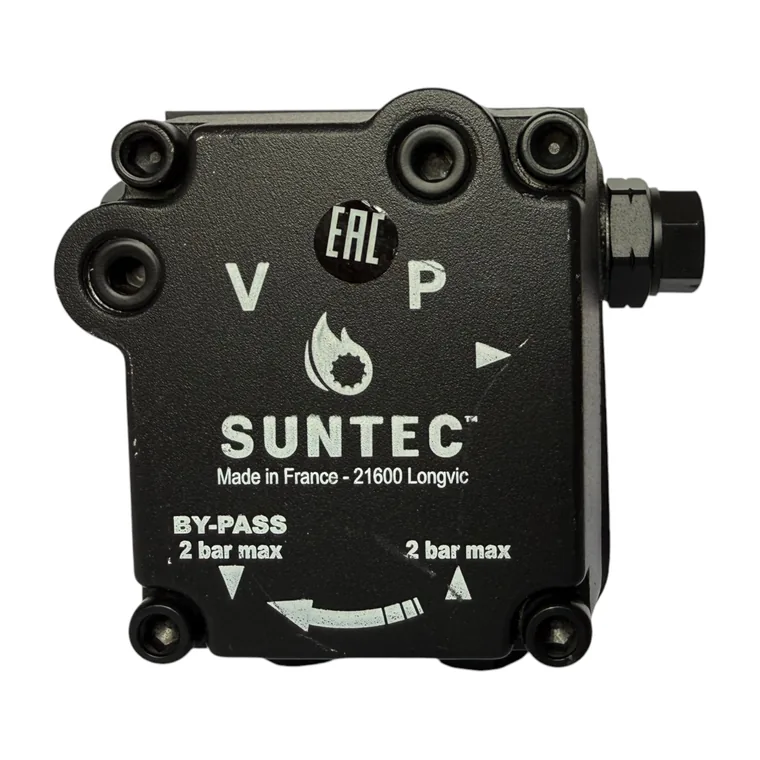

Топливный насос Suntec AN47C 1342

Взаимозаменяемые насосы

Замена при выходе на форсунку слева

Danfoss BFP 20 L3 071N7168по запросуDanfoss BFP 20 L5 071N7126по запросу

Перед заменой сверьте сторону выхода на форсунку (смотреть со стороны оси), направление вращения вала и диапазон давления. Все замены — в таблице замены насосов Danfoss на Suntec и обратно.

Характеристики

Топливо

дизельное топливо

Серия насоса

AN: базовый клапан с функцией запирания

Тип модели

без электромагнитного клапана

Диапазон давления на форсунку

от 7 до 14 бар

Производительность при давлении 11 бар и вязкости 5 сСт

39 л/ч

Заводская настройка давления

9 бар

Направление вращения вала (со стороны вала)

C: вращение против часовой стрелки / форсунка слева

Выход на форсунку

⅛ дюйма - 3,175 мм

Всасывающая и обратная линия

¼ дюйма NPTF (коническая резьба) - 6,35 мм

Порт манометра

⅛ дюйма - 3,175 мм

Порт вакуумметра

⅛ дюйма - 3,175 мм

Способ установки

втулочное ⌀32 мм

Диаметр вала

8 мм

Конструкция вала

одна полость

Схема подключения

P: заглушка байпаса установлена в обратную линию для двухтрубной системы

Заглушка байпаса

Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером

Функция клапана

регулировка давления и запирание

Фильтр, открытая площадь

6 см²

Фильтр, размер ячейки

150 мкм

Вязкость

от 2 до 75 мм²/с

Температура топлива

от 0 до 60 ºC макс. в насосе

Номинальная частота вращения

2 850 об/мин

Максимальная частота вращения

3 600 об/мин

Момент трогания

0,1 Н·м

Давление на входе

2 бар

Давление на обратке

2 бар

Разрежение на всасывании

макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива

Масса

1 кг

Габариты

8,9x8,5x8 см

Страна производства

Франция

Описание

Топливный насос Suntec, дизельное топливо, исполнение — без электромагнитного клапана, базовый клапан с функцией запирания. Давление на форсунку от 7 до 14 бар, заводская настройка 9 бар, производительность 39 л/ч при давлении 11 бар и вязкости 5 сСт. Вал: вращение против часовой стрелки / форсунка слева, диаметр 8 мм, номинальная частота вращения 2 850 об/мин. Крепление втулочное ⌀32 мм, выход на форсунку ⅛ дюйма - 3,175 мм, всасывающая и обратная линия ¼ дюйма NPTF (коническая резьба) - 6,35 мм. В поставке заглушка байпаса установлена в обратную линию для двухтрубной системы.
