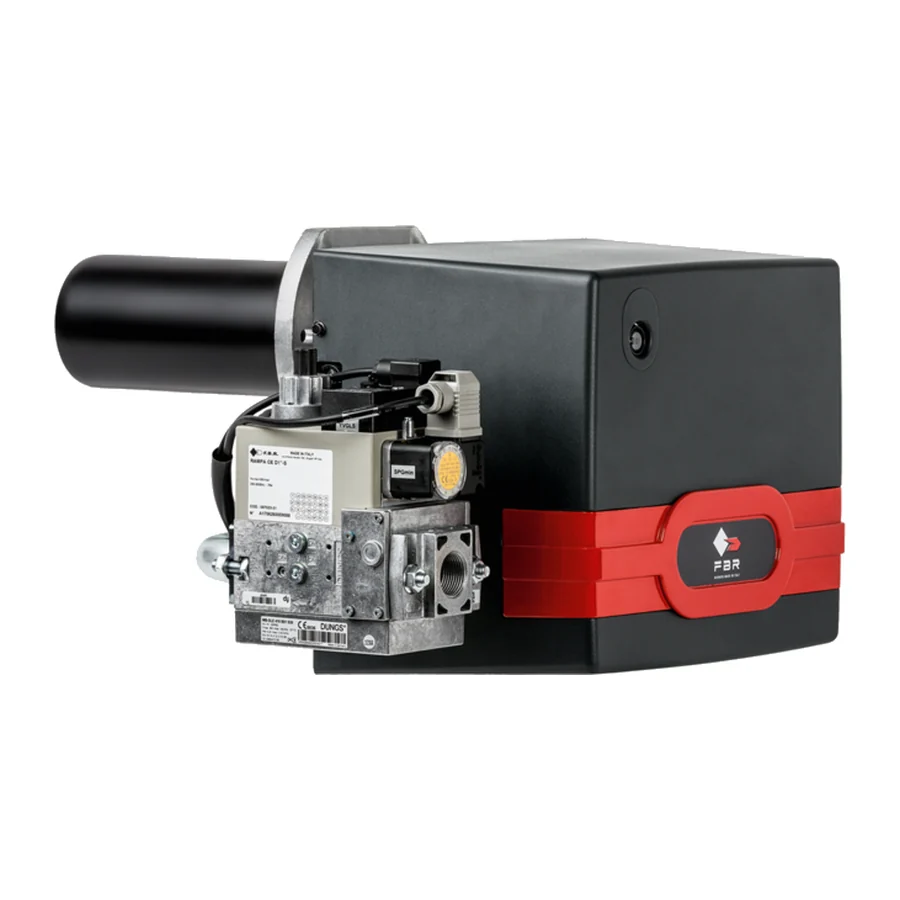

Газовая горелка F.B.R. GAS X3 CE TL + R. CE D1"1/2 – S

Характеристики

Вид топлива

газ

Исполнение

одноступенчатая

Тепловая мощность

от 69,8 до 174 кВт

Диаметр пламенной трубы

108 мм

Длина пламенной трубы

250 мм

Отверстие фланца

от 120 до 140 мм

Окружность крепёжных шпилек

от 150 до 170 мм

Резьба крепёжных шпилек

M8

Мощность в ккал/ч

от 60000 до 150000

Удлиненное сопло

Да

Расход газа

от 7 до 17,5 м³/ч

Расход сжиженного газа

от 2,7 до 6,8 м³/ч

Давление газа на входе, мин.

9 мбар — природный газ, 29 мбар — сжиженный

Масса

13 кг

Уровень шума

64–66 дБ(А)

Электрическая мощность

200 Вт

Страна производства

Италия

Рабочее поле по графику завода: 72–178 кВт, противодавление топки до 4,4 мбар на 72 кВт; к 178 кВт поле сходит к нулю — полную мощность горелка даёт без противодавления. Своя точка «мощность — сопротивление топки» проверяется в подборе горелки.

Та же горелка с другой газовой рампой: R. CE D1"1/4 – S — мин. давление газа 11 мбар, 344 291 ₽; R. CE D1"- S — мин. давление газа 14 мбар, 330 461 ₽. У этой рампы минимальное давление природного газа — 9 мбар. Как выбрать диаметр рампы под давление в сети — в подборе газовой рампы.

Ближайшие по мощности в серии GAS X: GAS X3 CE TL + R. CE D1"- S, GAS X 3/2 CE TC + R. CE D1"- S, GAS X 3/2 CE TC + R. CE D1"1/2- S, GAS X 3/2 CE TC + R. CE D1"1/4- S, GAS X 3/2 CE TL + R. CE D1"- S, GAS X 3/2 CE TL + R. CE D1"1/2- S — вся серия.

Запасные части

Автомат горения

Siemens LME11.330C2 13 600 ₽

Реле давления воздуха

Dungs LGW 10 A2 6 200 ₽

Все узлы горелки с заводскими кодами — 7 позиций: запчасти к этой горелке.

Описание

Чем отличается от соседей по серии GAS X: тепловая мощность — от 69,8 до 174 кВт, мощность в ккал/ч — от 60000 до 150000, электрическая мощность — 200 Вт, расход газа — от 7 до 17,5 м³/ч.

Горелка F.B.R. серии GAS X, на газе, от 69,8 до 174 кВт. Исполнение: одноступенчатая. Исполнение TL — с удлинённой головой горения. Поставляется с газовой рампой 1"1/2.
