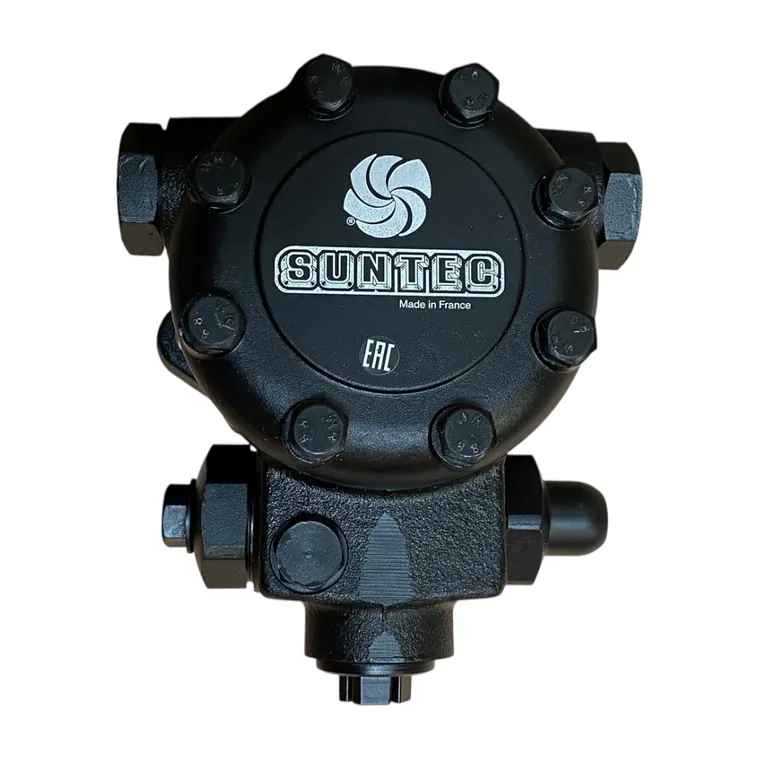

Suntec E 4 NA 1001 6P

Характеристики

Топливо

мазут, дизельное топливо, смесь биодизельного топлива B10

Серия насоса

E: регулировка давления

Тип модели

без электромагнитного клапана

Диапазон давления на форсунку

от 14 до 30 бар

Заводская настройка давления

20 бар

Направление вращения вала (со стороны вала)

A: вращение по часовой стрелке / форсунка справа

Выход на форсунку

¼ дюйма - 6,35 мм

Всасывающая и обратная линия

½ дюйма - 12,7 мм

Порт манометра

⅛ дюйма - 3,175 мм

Порт вакуумметра

½ дюйма - 12,7 мм

Способ установки

фланцевое ⌀54 мм

Диаметр вала

11 мм

Конструкция вала

одна полость

Схема подключения

P: заглушка байпаса установлена в обратную линию для двухтрубной системы

Заглушка байпаса

Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером

Функция клапана

регулировка давления и запирание

Фильтр, открытая площадь

45 см²

Фильтр, размер ячейки

550 мкм

Вязкость

от 3 до 75 мм²/с

Температура топлива

от 0 до 90 ºC макс. в насосе

Номинальная частота вращения

2 850 об/мин

Максимальная частота вращения

3 600 об/мин

Момент трогания

0,3 Н·м

Давление на входе

1,5 бар

Давление на обратке

1,5 бар

Разрежение на всасывании

макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива

Масса

4 кг

Габариты

16,8x11x12,8 см

Производительность при давлении 20 бар и вязкости 20 сСт

177 л/ч

Страна производства

Франция

Описание

Suntec E 4 NA 1001 6P, мазут, дизельное топливо, смесь биодизельного топлива B10, исполнение — без электромагнитного клапана, регулировка давления. Давление на форсунку от 14 до 30 бар, заводская настройка 20 бар, производительность 177 л/ч при давлении 20 бар и вязкости 20 сСт. Вал: вращение по часовой стрелке / форсунка справа, диаметр 11 мм, номинальная частота вращения 2 850 об/мин. Крепление фланцевое ⌀54 мм, выход на форсунку ¼ дюйма - 6,35 мм, всасывающая и обратная линия ½ дюйма - 12,7 мм. В поставке заглушка байпаса установлена в обратную линию для двухтрубной системы.
