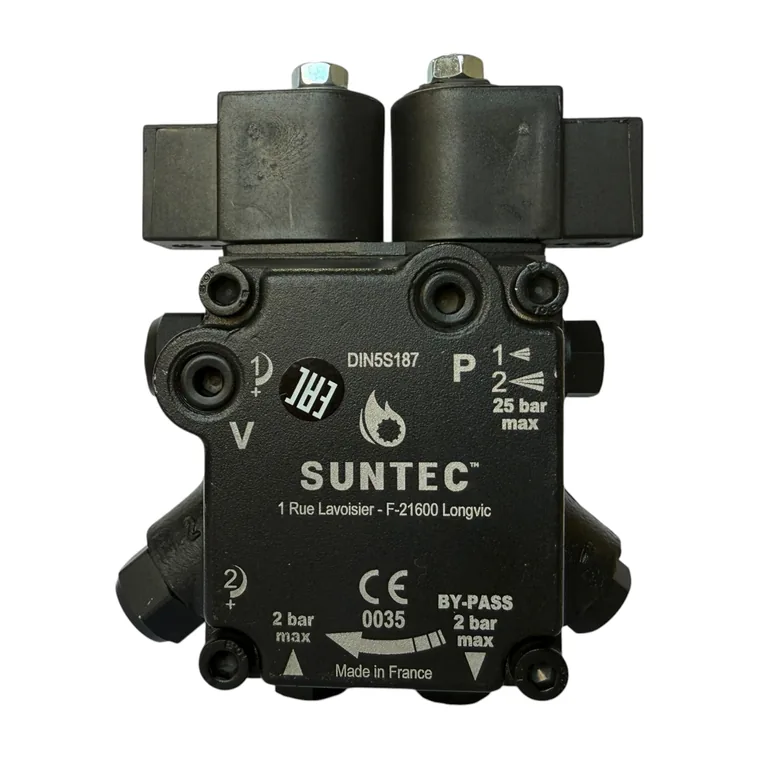

Топливный насос Suntec AT2 45C 9541

Взаимозаменяемые насосы

Замена по таблице Danfoss

Danfoss BFP 52E L5 071N3202по запросу

Перед заменой сверьте сторону выхода на форсунку (смотреть со стороны оси), направление вращения вала и диапазон давления. Все замены — в таблице замены насосов Danfoss на Suntec и обратно.

Характеристики

Топливо

дизельное топливо

Серия насоса

AT2: два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л

Тип модели

2 ступенчатая с электромагнитным клапаном

Диапазон давления на форсунку

от 8 до 25 бар

Производительность при давлении 11 бар и вязкости 5 сСт

46 л/ч

Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт

31 л/ч

Заводская настройка, первая ступень

9 бар

Заводская настройка, вторая ступень

22 бар

Направление вращения вала (со стороны вала)

C: вращение против часовой стрелки / форсунка слева

Выход на форсунку

⅛ дюйма - 3,175 мм

Всасывающая и обратная линия

¼ дюйма NPTF (коническая резьба) - 6,35 мм

Порт манометра

⅛ дюйма - 3,175 мм

Порт вакуумметра

⅛ дюйма - 3,175 мм

Способ установки

втулочное ⌀32 мм

Диаметр вала

8 мм

Конструкция вала

одна полость

Схема подключения

P: заглушка байпаса установлена в обратную линию для двухтрубной системы

Заглушка байпаса

Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером

Функция клапана

регулировка давления

Фильтр, открытая площадь

6 см²

Фильтр, размер ячейки

150 мкм

Вязкость

от 2 до 12 мм²/с

Температура топлива

от 0 до 60 ºC макс. в насосе

Номинальная частота вращения

2 850 об/мин

Максимальная частота вращения

3 600 об/мин

Момент трогания

0,1 Н·м

Давление на входе

2 бар

Давление на обратке

2 бар

Разрежение на всасывании

макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива

Напряжение катушки

220-240 или 110-120 или 24 В

Потребление катушки

9 Вт

Максимальное давление клапана

25 бар

Степень защиты

IP 54 по EN 60529

Масса

1,3 кг

Габариты

8,9x8x11,5 см

Страна производства

Франция

Описание

Топливный насос Suntec, дизельное топливо, исполнение — двухступенчатый с электромагнитным клапаном, два режима работы (1 форсунка / 2 режима давления), со встроенным электромагнитным клапаном в л. Давление на форсунку от 8 до 25 бар, производительность 46 л/ч при давлении 11 бар и вязкости 5 сСт. Вал: вращение против часовой стрелки / форсунка слева, диаметр 8 мм, номинальная частота вращения 2 850 об/мин. Крепление втулочное ⌀32 мм, выход на форсунку ⅛ дюйма - 3,175 мм, всасывающая и обратная линия ¼ дюйма NPTF (коническая резьба) - 6,35 мм. В поставке заглушка байпаса установлена в обратную линию для двухтрубной системы.
