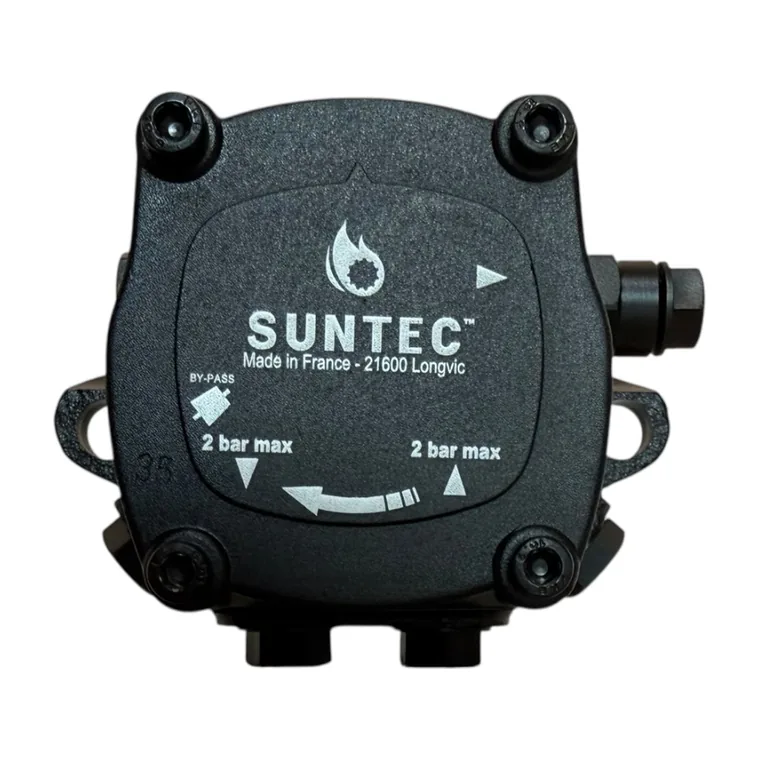

Suntec AJ 6 CC 1000 4P

Характеристики

Топливо

дизельное топливо

Серия насоса

AJ: регулирующий клапан с функцией запирания

Тип модели

без электромагнитного клапана

Диапазон давления на форсунку

от 10 до 20 бар

Заводская настройка давления

12 бар

Направление вращения вала (со стороны вала)

C: вращение против часовой стрелки / форсунка слева

Выход на форсунку

⅛ дюйма - 3,175 мм

Всасывающая и обратная линия

¼ дюйма NPTF - 6,35 мм

Порт манометра

⅛ дюйма - 3,175 мм

Порт вакуумметра

⅛ дюйма - 3,175 мм или ¼ дюйма - 6,35 мм

Способ установки

фланцевое ⌀54 мм

Диаметр вала

11 мм

Конструкция вала

одна полость

Схема подключения

P: заглушка байпаса установлена в обратную линию для двухтрубной системы

Заглушка байпаса

Устанавливается в порт вакуумметра для двухтрубной системы и снимается ключом-шестигранником размеро

Функция клапана

регулировка давления и запирание

Фильтр, открытая площадь

30 см²

Фильтр, размер ячейки

120 - 150 мкм

Вязкость

от 2 до 75 мм²/с

Температура топлива

от 0 до 60 ºC макс. в насосе

Номинальная частота вращения

2 850 об/мин

Максимальная частота вращения

3 600 об/мин

Момент трогания

0,3 Н·м

Давление на входе

2 бар

Давление на обратке

2 бар

Разрежение на всасывании

макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива

Масса

1,7 кг

Габариты

15,1x10x8 см

Производительность при давлении 20 бар и вязкости 5 сСт

248 л/ч

Страна производства

Франция

Описание

Suntec AJ 6 CC 1000 4P, дизельное топливо, исполнение — без электромагнитного клапана, регулирующий клапан с функцией запирания. Давление на форсунку от 10 до 20 бар, заводская настройка 12 бар, производительность 248 л/ч при давлении 20 бар и вязкости 5 сСт. Вал: вращение против часовой стрелки / форсунка слева, диаметр 11 мм, номинальная частота вращения 2 850 об/мин. Крепление фланцевое ⌀54 мм, выход на форсунку ⅛ дюйма - 3,175 мм, всасывающая и обратная линия ¼ дюйма NPTF - 6,35 мм. В поставке заглушка байпаса установлена в обратную линию для двухтрубной системы.
