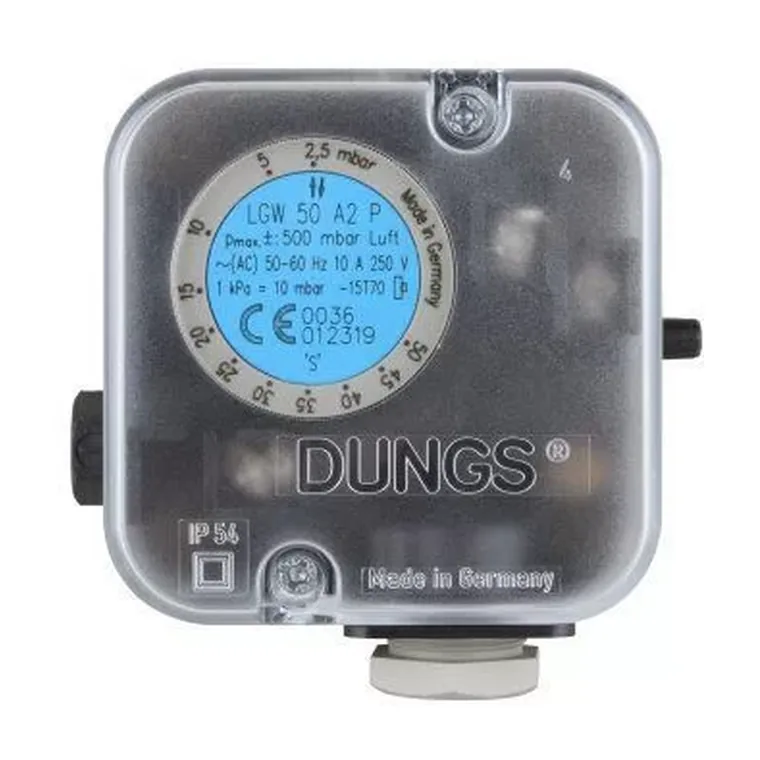

Реле давления Dungs LGW 50 A2P

Характеристики

Серия

LGW…A2

Диапазон настройки

от 2,5 до 50 мбар

Разность включения Δp

≤ 1 мбар

Кнопка проверки

есть

Присоединение

G 1/4 снизу для большего давления, G 1/8 для меньшего, боковой отбор ø 4,6 мм

Назначение

реле дифференциального давления воздуха и дымовых газов

Контроль

дифференциальное давление

Рабочая среда

воздух, дымовые и отходящие газы, другие неагрессивные газы; для горючих газов не применяется

Макс. рабочее давление

500 мбар

Температура среды и окружающая

от -15 до +70 °C

Корпус

поликарбонат, мембрана — NBR

Контакты

серебро (Ag), переключающие NO / NC / COM

Напряжение коммутации

AC 24–250 В, DC 24–48 В

Номинальный ток

AC 10 А

Коммутируемый ток

AC 6 А при cos φ 1, AC 3 А при cos φ 0,6

Электроподключение

винтовые клеммы через ввод M20×1,5; исполнение под штекер DIN EN 175 301-803

Степень защиты

IP 54, опционально IP 65

Класс реле

S по EN 1854

Погрешность настройки

± 15 %

Заводской номер

221 207

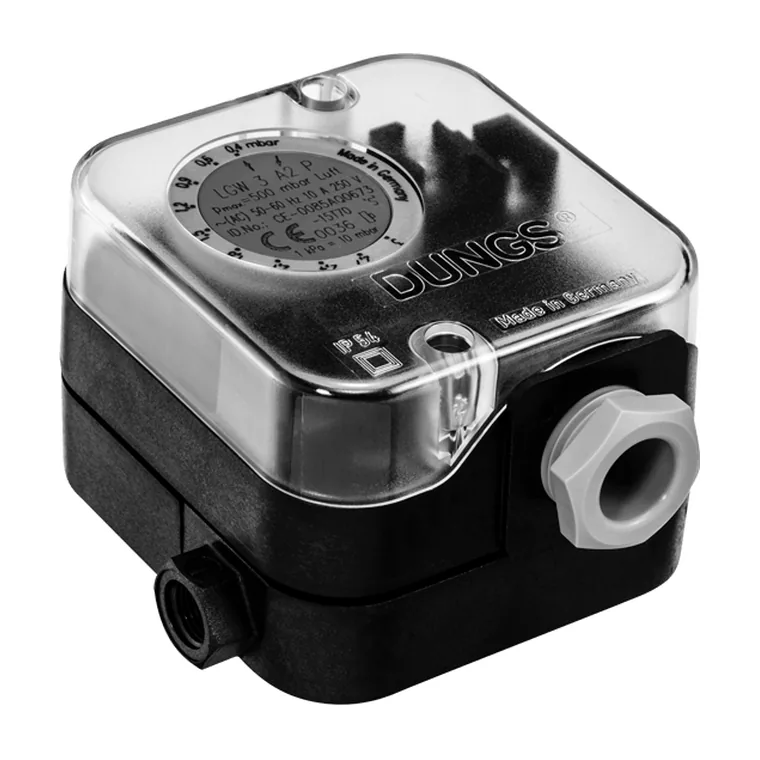

Другие типоразмеры серии LGW…A2: LGW 10 A2, LGW 10 A2P, LGW 3 A2, LGW 3 A2P.

Описание

Та же схема с кнопкой проверки, диапазон настройки до 50 мбар.
