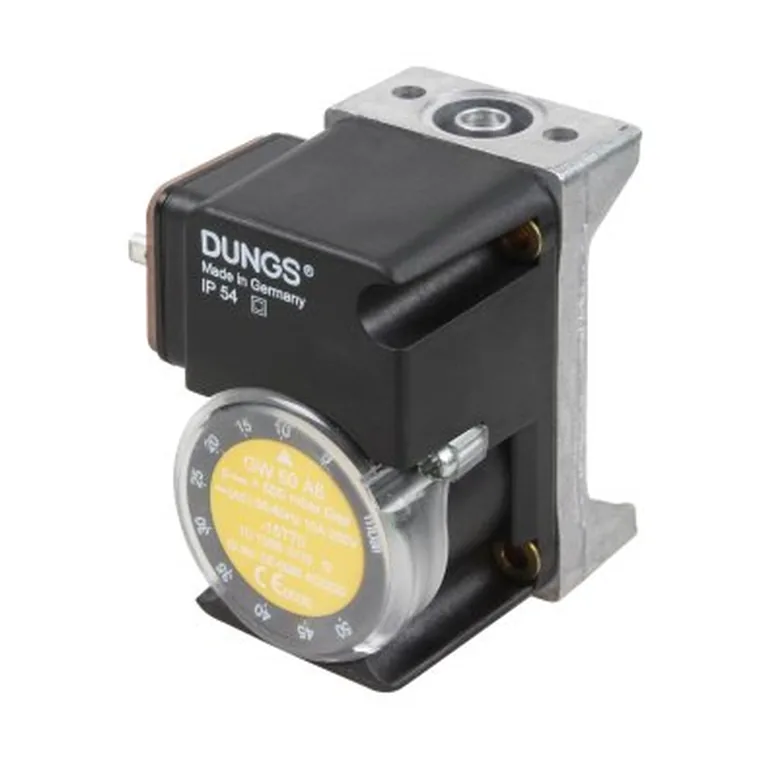

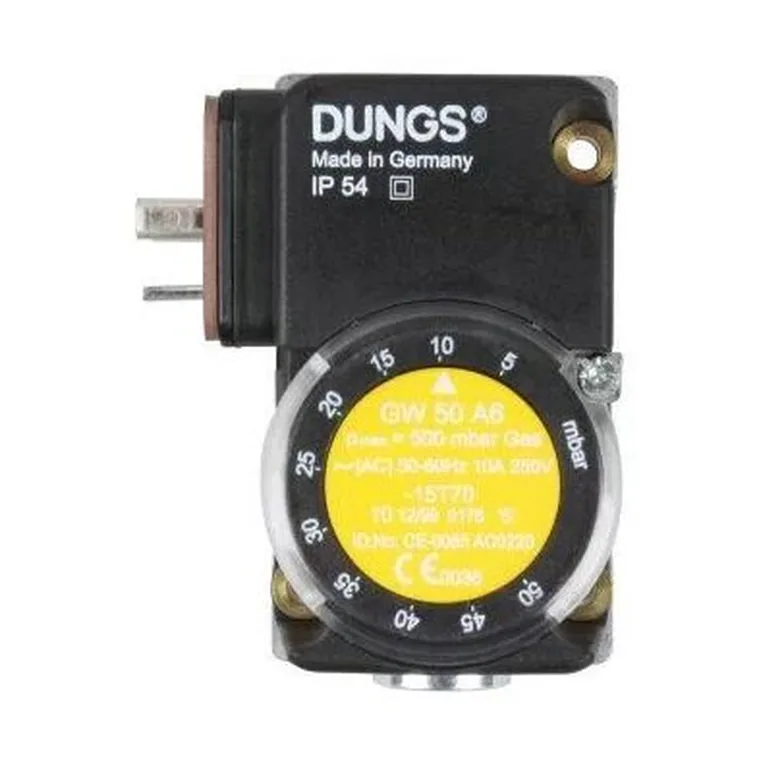

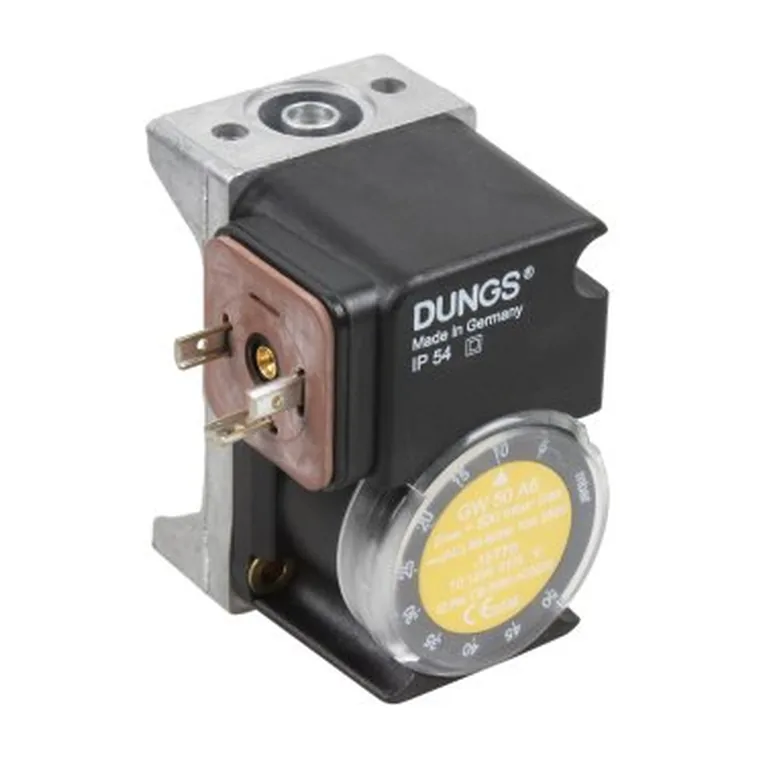

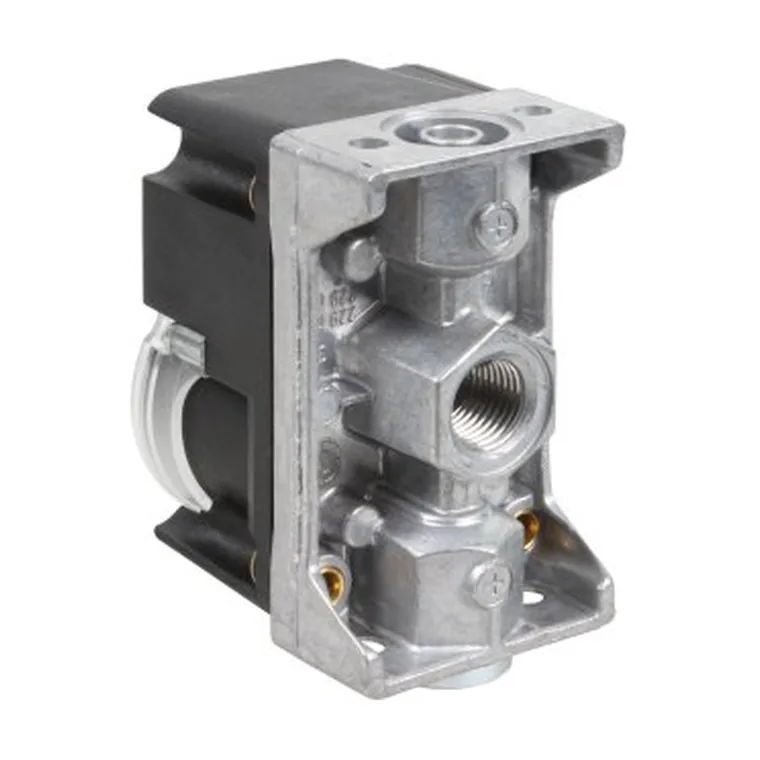

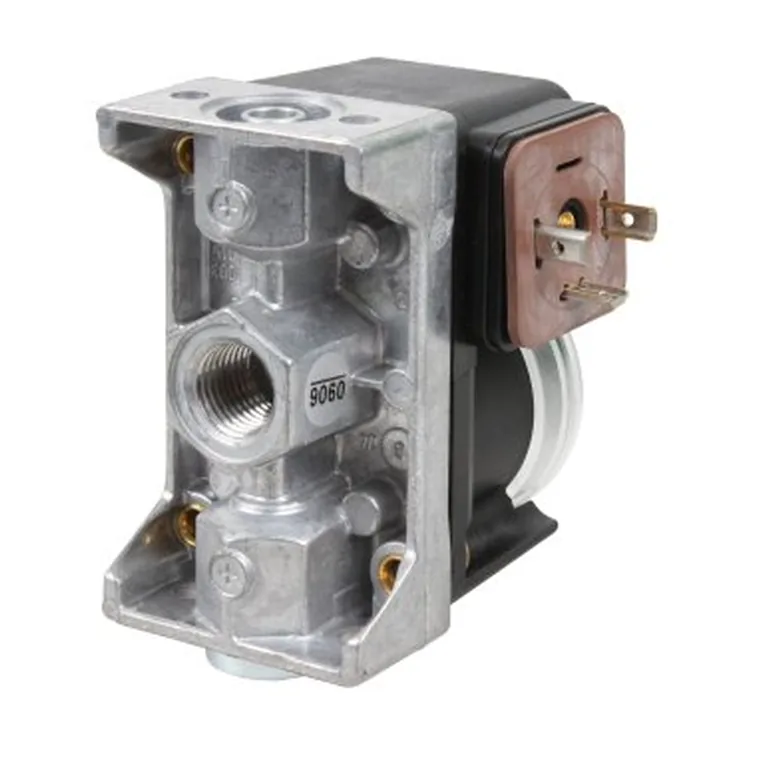

Реле давления Dungs GW 50 A6

Характеристики

Серия

GW…A6

Диапазон настройки

от 5 до 50 мбар

Разность включения Δp

от ≤ 2,5 до ≤ 3 мбар

Назначение

реле давления газа и воздуха

Контроль

избыточное давление

Рабочая среда

газы семейств 1, 2, 3 и другие нейтральные газообразные среды, воздух

Макс. рабочее давление

500 мбар

Присоединение

G 1/4 по центру снизу, встроенный испытательный ниппель ø 9

Температура среды и окружающая

от -15 до +70 °C

Корпус

алюминиевое литьё, переключатель — полиамид, мембрана — NBR

Контакты

серебро (Ag), переключающие NO / NC / COM

Напряжение коммутации

AC 24–250 В, DC 24–48 В

Номинальный ток

AC 10 А

Коммутируемый ток

AC 6 А при cos φ 1, AC 3 А при cos φ 0,6

Электроподключение

штекер DIN EN 175 301-803, 3 контакта

Степень защиты

IP 54

Класс реле

S по EN 1854

Погрешность настройки

± 15 %

Заводской номер

228 725

Применяется в горелках

Lamborghini: LMB G

Другие типоразмеры серии GW…A6: GW 150 A6, GW 500 A6.

Описание

Актуальная серия компактных реле давления газа и воздуха: резьба G 1/4 снизу, встроенный испытательный ниппель, штекерное подключение.
