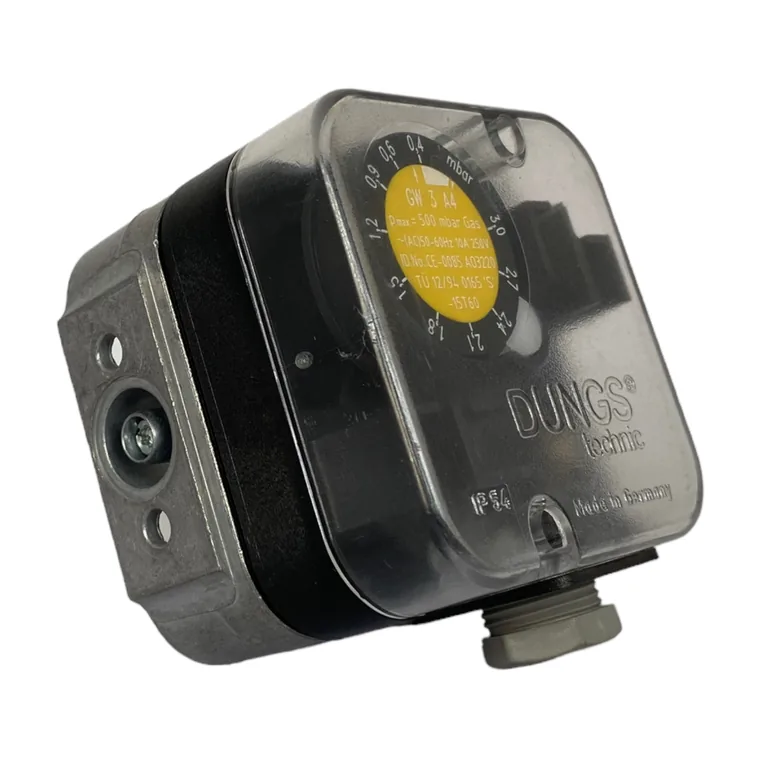

Реле давления Dungs GW 3 A4

Характеристики

Серия

GW…A4

Диапазон настройки

от 0,4 до 3 мбар

Разность включения Δp

≤ 0,3 мбар

Назначение

реле давления газа и воздуха

Контроль

избыточное давление

Рабочая среда

газы семейств 1, 2, 3 и другие нейтральные газообразные среды, воздух

Макс. рабочее давление

500 мбар

Присоединение

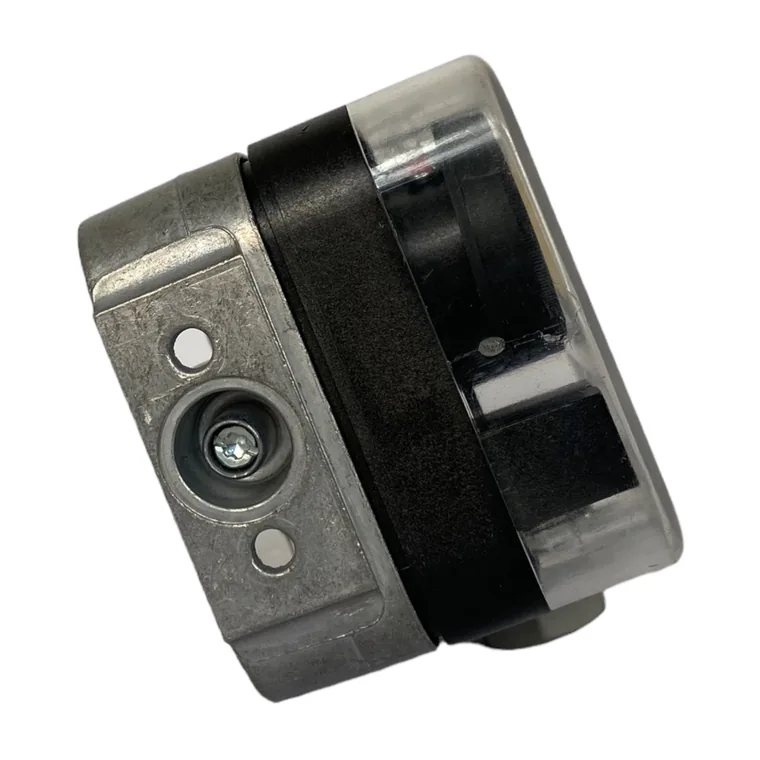

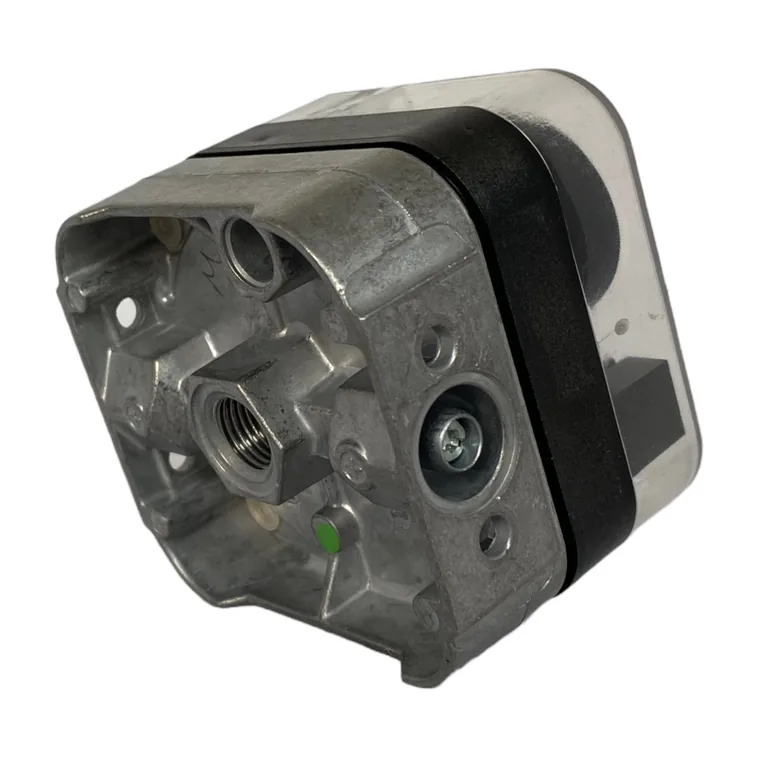

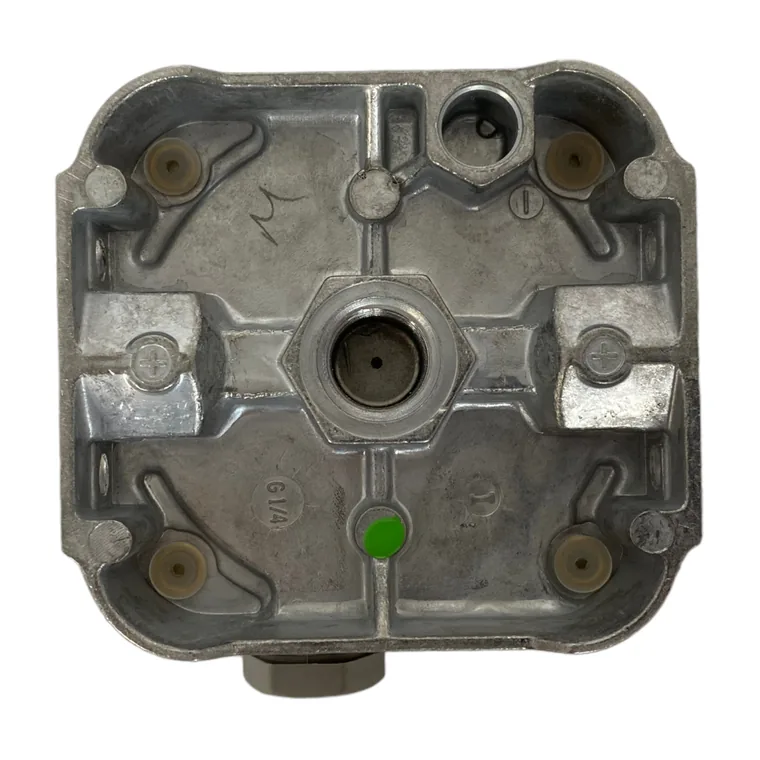

G 1/4 по центру снизу, встроенный испытательный ниппель ø 9

Температура среды и окружающая

от -15 до +60 °C

Корпус

алюминиевое литьё, переключатель — поликарбонат, мембрана — NBR

Контакты

серебро (Ag), переключающие NO / NC / COM

Напряжение коммутации

AC 10–250 В, DC 12–48 В

Номинальный ток

AC 10 А

Коммутируемый ток

AC 6 А при cos φ 1, AC 3 А при cos φ 0,6

Электроподключение

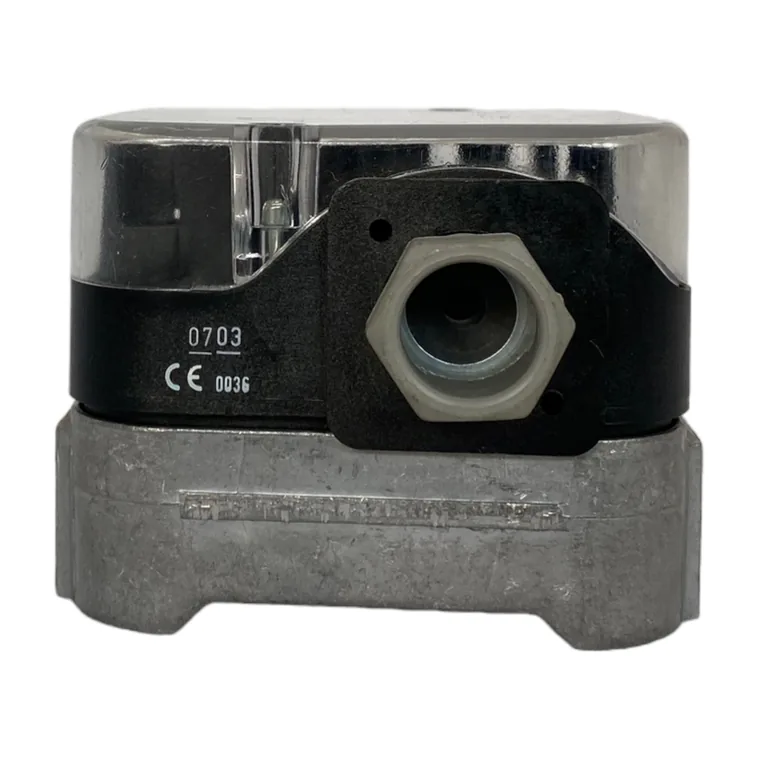

винтовые клеммы через ввод PG 11; исполнение под штекер DIN 43 650 A

Степень защиты

IP 54

Класс реле

S по EN 1854

Погрешность настройки

± 15 %

Другие типоразмеры серии GW…A4: GW 10 A4, GW 150 A4, GW 50 A4.

Описание

Реле давления газа с настройкой от 0,4 до 3 мбар. Точка срабатывания выставляется колесом со шкалой, испытательный ниппель встроен в корпус. Серия A4 переведена заводом в архивный каталог, на смену ей выпускается GW…A6.
