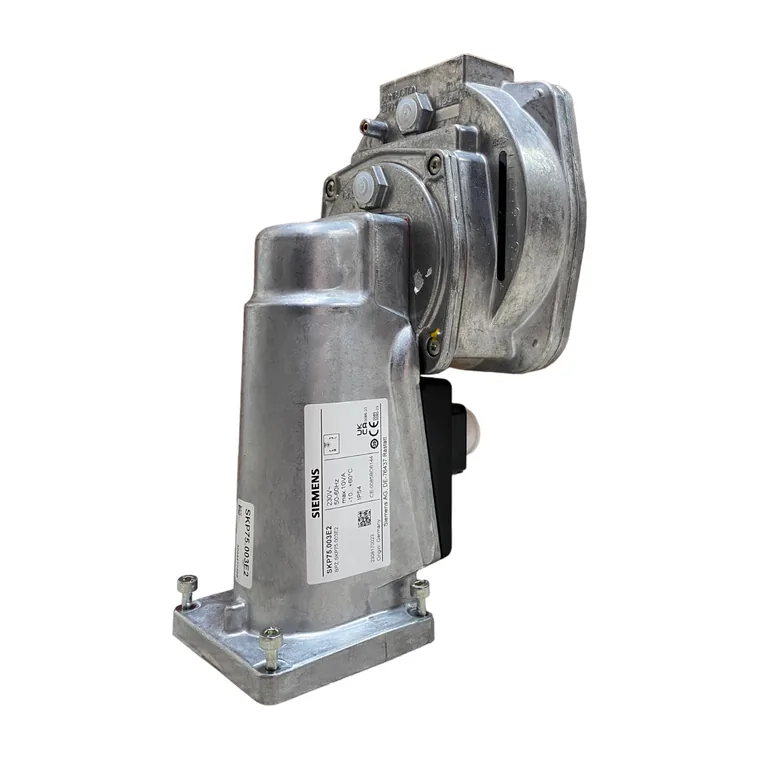

Привод газового клапана Siemens SKP75.003E2

Характеристики

Назначение

привод газового клапана

Функция

регулятор соотношения газ–воздух

Класс регулятора

A

Концевой выключатель

нет

Клапаны

VGG, VGF, VGH, VGD2, VGD4, VRD, VRF, VRH, VLF

Газы

семейства I–III; горячий воздух — с клапаном VLF

Электропитание

230 В (−15…+10 %), 50/60 Гц

Потребляемая мощность

до 10 В·А

Степень защиты

IP54

Рабочая температура окр. среды

от -10 до 60 °C

Разъём

DIN EN 175301-803, форма A

Индикатор хода

есть

Соотношение давлений газ / воздух

0,4–9, с завода 1,3

Перепад давления газа

0,08–12 кПа

Давление газа на входе

до 120 кПа

Давление в топке

до 3 кПа

Время закрытия

менее 1 с

Масса

2,3 кг

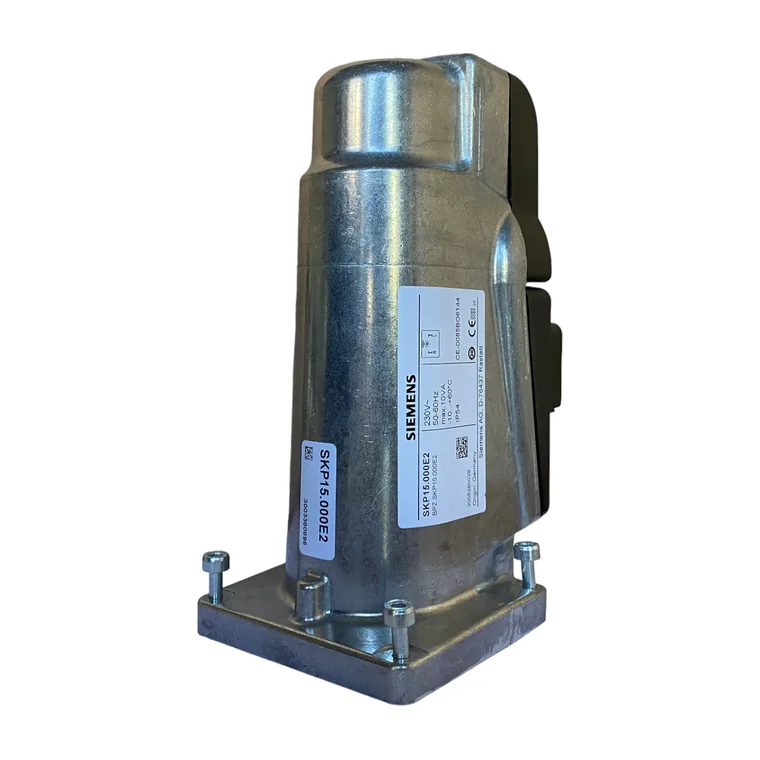

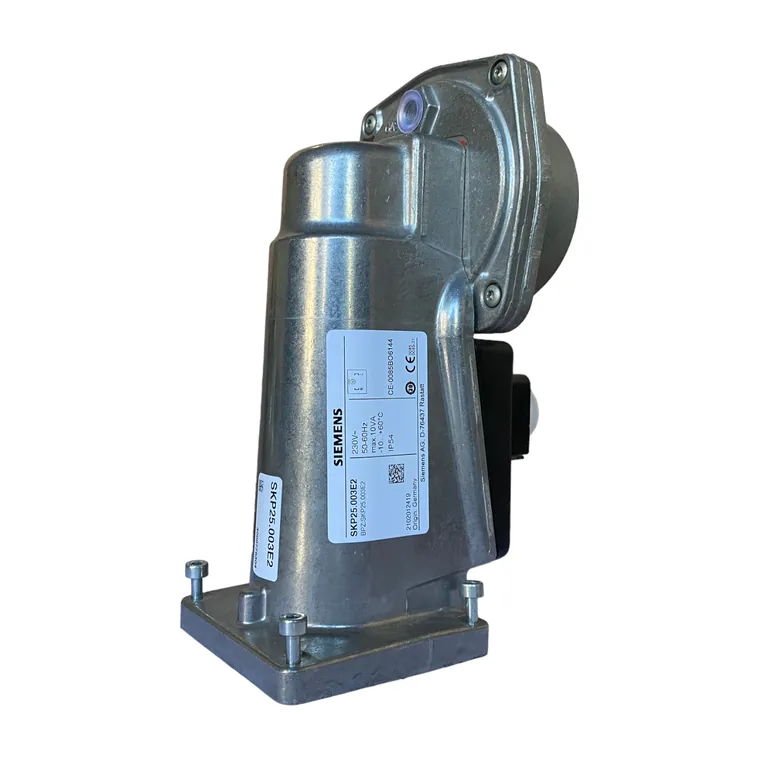

Другие типоразмеры серии SKP: SKP15.000E2, SKP25.003E2.

Обозначения Siemens

Выпускается вместо

SKP70.110B27, SKP70.110C27, SKP73.110B27

Описание

Привод газового клапана Siemens с регулятором соотношения давлений газ / воздух класса A: держит заданное соотношение во всём диапазоне нагрузки, настройка от 0,4 до 9. Газы семейств I–III, питание 230 В, IP54, рабочая температура от −10 до 60 °C. Без концевого выключателя: исполнение с ним — SKP75.001E2. Разъём по DIN EN 175301-803, форма A, с индикатором хода; на месте SKP70 и SKP73 для подключения нужен штекер AGA64.
