Уровнемер Afriso Unitel 3000
Характеристики
- Измеряемая среда
- печное топливо EL (DIN 51603-1), дизельное топливо (EN 590), жидкие топлива по DIN SPEC 51603-6 и DIN/TS 51603-8, биотопливо и биодизель с долей FAME до 100 % (EN 14214), HVO и GTL до 100 %
- Диапазон измерения (высота бака)
- до 3000 мм, настраивается
- Точность
- ±3 % от конечного значения шкалы
- Температура окружающей среды
- −5…+55 °C
- Температура хранения
- −5…+55 °C
- Шкала
- двойная, 0–100 % объёма: внешняя — для прямоугольных баков, внутренняя — для цилиндрических
- Корпус
- настенный, из ударопрочного пластика, со встроенным ручным насосом
- Габариты (Ш × В × Г)
- 145 × 135 × 65 мм
- Масса
- 0,4 кг
- Комплект поставки
- уровнемер, присоединительный комплект с винтами
Особенности
- работает без электропитания
- контрольный указатель для учёта расхода
- коррекция нуля
- дистанционный замер на расстоянии до 50 м
- водонепроницаемость до 10 м водяного столба — для подтопляемых помещений
- подходит для баков с парафиновым топливом HVO и GTL
- материалы стойки к биотопливу и биодизелю с долей FAME до 100 %
Описание
Пневматический уровнемер для дистанционного измерения уровня в баках с печным топливом EL (DIN 51603-1), дизельным топливом (EN 590), жидкими топливами по DIN SPEC 51603-6 и DIN/TS 51603-8, биотопливом и биодизелем с долей FAME до 100 % (EN 14214), в том числе с парафиновыми топливами HVO и GTL в смеси или в чистом виде. Для баков высотой от 900 до 3000 мм: высота бака настраивается. Точность ±3 % от конечного значения шкалы; на парафиновых топливах и смесях точность может отличаться из-за меньшей плотности. Двойная шкала показывает % объёма для прямоугольных и цилиндрических баков. Корпус из ударопрочного пластика для настенного монтажа, с коррекцией нуля и встроенной защитой от избыточного давления. Контрольный указатель помогает следить за расходом. Штуцер под трубку или шланг с наружным диаметром 6 мм (например, Pneumofix). Водонепроницаем до 10 м водяного столба — подходит для подтопляемых помещений.
Как подключить прибор к баку
Прибор измеряет давление столба жидкости у дна бака. Воздух подаётся по трубке, и от её герметичности зависит точность. Порядок работ такой:

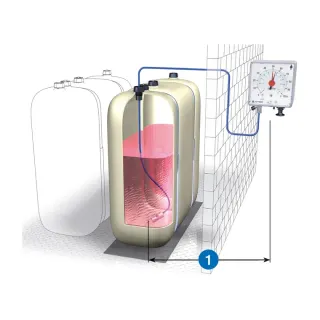

- Повесьте прибор на стену. Место должно быть сухим, без прямого солнца, в зоне видимости, не дальше 50 м от бака. Под прибором оставьте место: рычаг насоса выдвигается вниз.
- Настройте диапазон и ноль до подключения шланга, пока в системе нет давления.
- Откройте переднее стекло.
- Шестигранным ключом выставьте на шкале «m» высоту бака в метрах. Это верно для печного топлива и дизеля. Для HVO/GTL значение берётся из таблицы: например, для бака 1500 мм и HVO это 1,39.
- Постучите по корпусу и отвёрткой выведите стрелку на «0». Винт нуля нельзя поворачивать больше чем на один оборот.
- Установите вертикальный шланг в бак через свободное резьбовое отверстие сверху. Нижний конец должен быть примерно в 20 мм над дном. Если свободного отверстия нет, используйте Euroflex 3: он проводит несколько шлангов через одну резьбу 1". Для пластиковых баков-накопителей есть комплект «Pneum» с грузом.
- Проложите измерительный шланг без перегибов и с равномерным уклоном. Если так проложить не получается или возможен конденсат, поставьте конденсатоотводчик KG 2 в самой нижней точке трассы.
- Подключите шланг к штуцеру прибора. В гибкий шланг сначала вставьте опорную гильзу. Затем наденьте прижимной винт, прокладку и кольцо, насадьте шланг до упора и затяните винт.
- Проверьте герметичность. Сделайте замер: стрелка должна держаться долго и опускаться очень медленно. Если она быстро падает, где-то утечка.
Как пользоваться
- Замер. Резко вытяните рычаг насоса до упора и отпустите. Повторяйте, пока стрелка не перестанет расти. Показание читайте по черной шкале для прямоугольного бака или по синей для горизонтального цилиндрического.
- Во время заправки не замеряйте: показания будут неверными.
- Стрелка со временем сама опускается (так защищается механизм), поэтому качайте насосом перед каждым замером.
- Перевод в литры: проценты × объём бака. Например, 45 % от 3000 л ≈ 1350 л. Погрешность ±3 % для такого бака составляет около ±90 л.
- Контроль расхода. После замера поставьте красный указатель на текущее значение. Разница с новым показанием через неделю или месяц покажет расход.
- Обслуживание. Сливайте воду из конденсатоотводчика. При чистке бака проверяйте ноль, диапазон и положение нижнего конца шланга.
