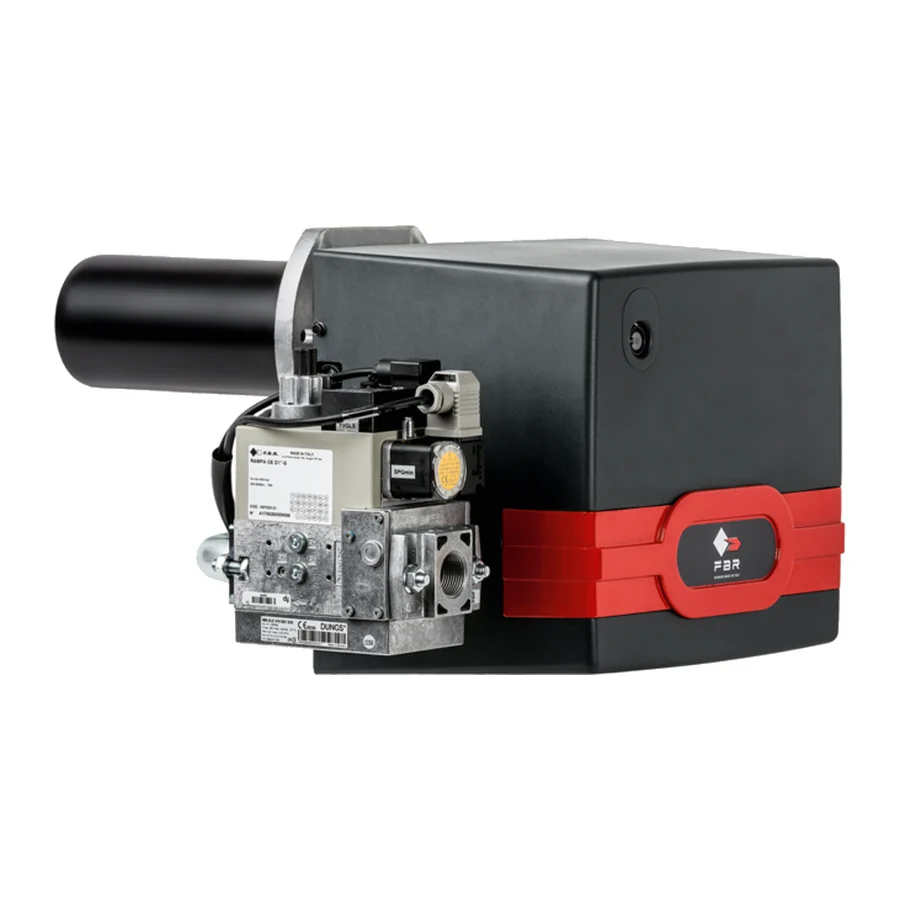

Газовая горелка F.B.R. GAS XP 60 CE TL EVO + R. CE D1"-S

Характеристики

Вид топлива

газ

Исполнение

одноступенчатая

Тепловая мощность

от 232 до 630 кВт

Диаметр пламенной трубы

150 мм

Длина пламенной трубы

335 мм

Отверстие фланца

от 160 до 180 мм

Окружность крепёжных шпилек

от 205 до 226 мм

Резьба крепёжных шпилек

M10

Удлиненное сопло

Да

Расход газа

от 23,3 до 63,3 м³/ч

Расход сжиженного газа

от 9 до 24,5 м³/ч

Давление газа на входе, мин.

115,3 мбар — природный газ, 60 мбар — сжиженный

Масса

29,5 кг

Уровень шума

69–72 дБ(А)

Страна производства

Италия

Рабочее поле по графику завода: 238–638 кВт, противодавление топки до 8,7 мбар на 238 кВт и до 1,7 мбар на 638 кВт. Своя точка «мощность — сопротивление топки» проверяется в подборе горелки.

Та же горелка с другой газовой рампой: R. CE D1" 1/2-S — мин. давление газа 17.7 мбар, 571 244 ₽; R. CE D1"1/4-S — мин. давление газа 54.5 мбар, 513 348 ₽. У этой рампы минимальное давление природного газа — 115.3 мбар. Как выбрать диаметр рампы под давление в сети — в подборе газовой рампы.

Ближайшие по мощности в серии GAS XP: GAS XP 60/2 CE TL EVO + R. CE D1"1/2 – S, GAS XP 60/2 CE TC EVO + R. CE D1"-S, GAS XP 60/2 CE TC EVO + R. CE D1"1/2 – S, GAS XP 60/2 CE TC EVO + R. CE D1"1/4 – S, GAS XP 60/2 CE TL EVO + R. CE D1"-S, GAS XP 60/2 CE TL EVO + R. CE D1"1/4 – S — вся серия.

Запасные части

Автомат горения

Siemens LME11.330C2 13 600 ₽

Все узлы горелки с заводскими кодами — 5 позиций: запчасти к этой горелке.

Описание

Чем отличается от соседей по серии GAS XP: тепловая мощность — от 232 до 630 кВт, расход газа — от 23,3 до 63,3 м³/ч, расход сжиженного газа — от 9 до 24,5 м³/ч, давление газа на входе, мин. — 115,3 мбар — природный газ, 60 мбар — сжиженный.

Горелка F.B.R. серии GAS XP, на газе, от 232 до 630 кВт. Исполнение: одноступенчатая. Исполнение TL — с удлинённой головой горения. Поставляется с газовой рампой 1".
